Produktu funkcija

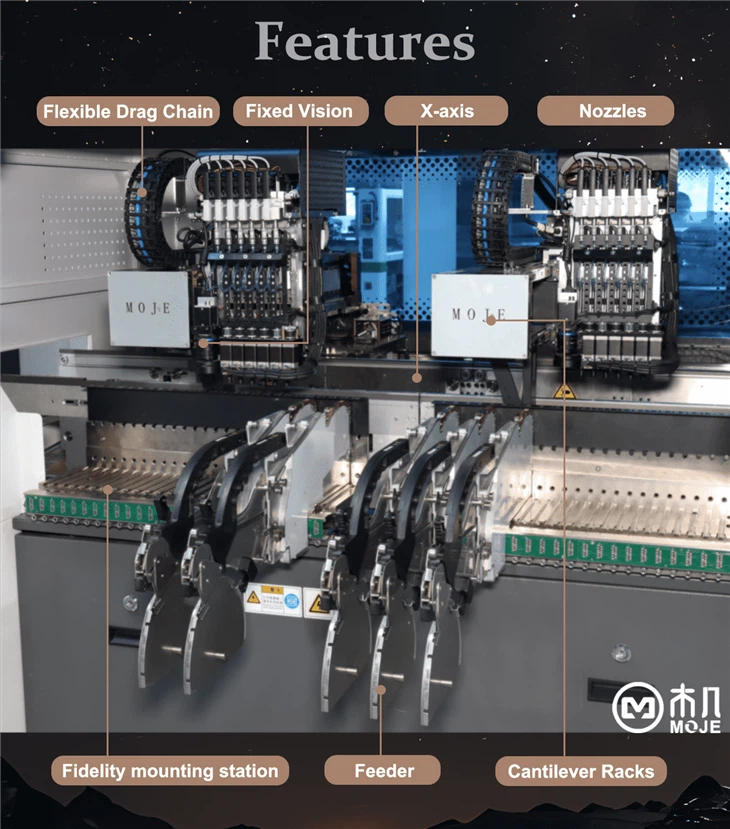

FTM102 daudzfunkcionālā izvēles un vietas mašīna ir atzīta par izcilu veiktspēju un daudzpusību. Tā divējāda galva, divkāršā darba zona dizains, kuru darbina augstas veiktspējas lineārs motors uz x ass, palielina gan ātrumu, gan precizitāti divkāršu operācijas laikā. Y ass ir augstas precizitātes lodīšu skrūve, kas savienota pārī ar vieglu izvietojuma galvu, nodrošinot izcilu ātrumu, stabilitāti un rentabilitāti.
FTM102, kas aprīkots ar uzlabotu redzes atpazīšanas sistēmu, uztver un identificē komponentus ar ātrumu 2 m\/s, ļaujot izvietot reālā laika precizitātes korekciju. Šī spēja nodrošina precīzu pozicionēšanu, padarot FTM102 ideālu dažādiem sarežģītiem komponentu montāžas uzdevumiem.
Tehniskie parametri
|
Tehniskās specifikācijas |
|
|
Pozicionēšanas metode |
Skatuves redze (pēc izvēles) + lidojoša redze |
|
Sprausla |
Izvēlīgs |
|
Vārpstu skaits |
2 rokas *6 sprauslas (atstarpe: 16 mm) |
|
Montāžas ātrums |
58000cph |
|
Montāžas precizitāte |
± 0. 07mm |
|
PCB komponentu diapazons |
0402 ~ 口 16mm, SOP\/QFP\/CSP utt. (H15mm) |
|
Skatuves kamera: 1300000 pikseļu, 30*28 mm (pēc izvēles) |
|
|
PCB izmērs |
Min: 50 (w)*50 (l) mm |
|
Maks. |
|
|
Biezums 0. 5 ~ 6mm |
|
|
Barotavas bāze |
8mm*32feeder stacijas*2ARMS |
|
Nominālā spēks |
3,5 kW |
|
Jauda\/gaisa spiediens |
Ac {{0}} hz; 0. 5 ~ 0.7MPA |
|
Mašīnas svars |
1600 kg |
|
Kopējās izmēri |
1765 (l)*1310 (w)*1420 (h) mm (PCB plūsmas virziens ir L virzienā) |
Priekšrocību apraksts
1200 mm garš PCB atbalsts: atvieglo vienas barības PCB izvietojumu, lai uzlabotu efektivitāti.
Divkāršās rokas izvietojums: atbalsta ātrdarbīgu, vienlaicīgu izvietojumu.
Lietotājam draudzīgs interfeiss: intuitīva darbība samazina mācīšanās līknes un palielina produktivitāti.
Plaša lietojumprogrammu savietojamība: pietiekami daudzpusīga, lai pielāgotos dažādām nozarēm un ražošanas vajadzībām.
Piemērojamā aina
Apgaismojums DOB, barošanas avots, sadzīves ierīces, LED plāksteris, 3C piederumi
